本篇目录：
这个空调内机主板上电路图咋看?
应该是室内主机板及连线图，室外机线路图在外机上。外机有风扇和压缩机等。
室内风机。电路中已有各条引线的色别。OR代表橙色，YW代表黄色，RD代表红色，BL代表蓝色，BK代表黑色，WH代表白色。控制板上应该有一个线排插座。红色、黄色、蓝色内部分别接三个调速绕组。白色接火线，黑色接零线。
经常在电路图中寻找自己熟悉的元器件和单元电路，看它们在电路中起什么作用，然后与它们周围的电路联系，分析这些外部电路怎样与这些元器件和单元电路互相配合工作，逐步扩展，直至对全图能理解为止。
空调的电路板接线图一般在可以在电器盒里面找到，如果是电路板的原理图厂家都不会提供的，但你可以在网上找一下人发出来的资料，但应该很少。
怎么看主板的走线布局呢?高手请进.
一般布局时选择50mil网格，布线选择5mil网格，孔距和器件距离设为25mil（让器件之间可以走线）板边的铺铜要距离板边20mil。PCB 板上延时为 0.167ns/inch.。

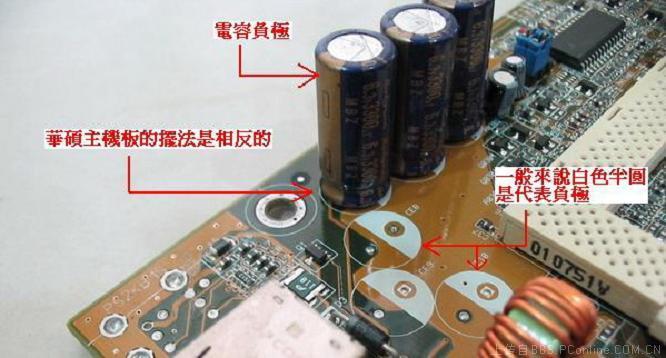

首先看一下布线层数，越多越好，主流的都是四层。拿起主板对这光源看主板的螺丝孔就能数出来。第二看电容和电感线圈的个数，不要低于三组。位置就是CPU插槽旁边圆柱状的就是电容，像戒指一样的圆环套着铜线的就是线圈了。
主板说明书不要乱扔，这是从你的主板说明书上截得图 8-6电源 不分正负极 PW 7-5重启 RS 2-4电源灯 注意正负极 接反不亮，如果不亮反过来接。PW-LED 1-3硬盘灯 注意正负极 接反不亮，如果不亮反过来接。
．连接机箱面板插线时，要尽量把眼贴近插针位置，看准了主板上相应针脚的位置再动手，插的时候用力均匀轻缓，以免蛮力弄歪插针。
如何看懂主板电路图
电路元件符号：这是电路图的基本语言，要能够识别不同的元件符号，如电源、电阻、电容、二极管、三极管、运放等，并了解它们的功能和特性。
如何看懂电路图：认识电路元器件，从电路元件入手；分清常开点NO和常闭点NC很重要；用动态的思维看电路图。电路图是指用电路元件符号表示电路连接的图。
看懂电路图的方法是：根据由大到小、根据基本电路程式、根据整机信号。根据由大到小 —般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
：多看，多分析电路图。最方便的方法就是在百度上搜电路图，一张张看过去，够你看一天的。然后要注意纠错，看看元器件的使用和数值是否正确，网上的东西也有很多是错的。
主板图纸的如何查看电路图
1、首先从CPU出发来看，CPU出来有数据总线，地址总线，控制总线，分类去寻找相应的元器件。其次分模块来看，弄懂各个模块的功能。
2、看图的时候要明确你是要查看哪一部分，具体到主板的哪一块，哪一个信号灯，然后围着这个总的芯片慢慢的向外围分析拓展。
3、看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。其次，按照先看主电路，再看辅助电路的顺序进行看图。
如何读懂手机主板中的电路图
1、从方框图开始到单元电路图、等效电路图，最后能看懂整机电路图。
2、作为构成供电电路重要的三大元器件，我们还是要了解一些的，这就是电容、电感和场效应管。组成上图红框中的四个方块是CPU上方的MOS管，四上四下，很多烂板子都用了两上两下，稳定性要差不少。
3、方框图 简称框图，方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。
到此，以上就是小编对于电脑主板线路图怎么看的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
