本篇目录：
电路图符号大全
1、集成电路符号（IC）：用字母“IC”表示集成电路。二极管符号（D）：用字母“D”表示二极管。三极管符号（Q）：用字母“Q”表示三极管。稳压管符号（Z）：用字母“Z”表示稳压管。
2、电工电路图符号大全：电路图是指用电路元件符号表示电路连接的图，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。
3、LED电路符号如下（表一至表四）：表一 表二 表三 表四 在照明电路图上经常可以看到PA、PV、PW这样的符号，对于新手来说，LED照明电路图符号大全仅是入门级资料。
4、开关和继电器符号 是电路图中的控制元件，能够调节或改变电路的工作性能。
电路板上的TR、TH、J、L、CN、K、X都代表什么电子元件?
1、K：继电器；X：晶体振荡器，陶瓷谐振器（crystal， ceramic resonator）。
2、U一般代表集成电路，也有ic表示的 V代表晶体管，二极管三极管之类 R代表电阻 C代表电容 L代表电感 J代表插座 TP代表检测点 F表示保险。举例说明。比如R代表电阻器、Q表示三级管等，表示电路功能编号。
3、电路板中有很多符号，它们都代表：电阻在电路中用“R”加数字表示。电容在电路中一般用“C”加数字表示。晶体二极管在电路中常用“D”加数字表示。
4、例：R118～主板电路上第18个电阻器。1，第一个英文字母或者组合表示元器件名称，是元器件的代码。2，第一个数字代表的是电路板上不同的模块。
5、K：开关管 X：低频小功率管 G：高频小功率管 D：低频大功率管 A：高频大功率管。另外，3DJ型为场效应管，BT打头的表示半导体特殊元件。

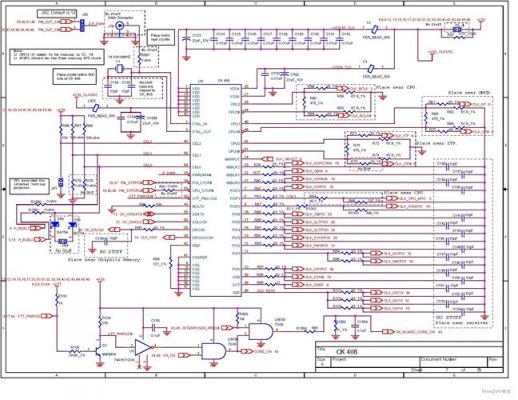

计算机主板电路图中各种字母代号的意思是什么??要详细
1、PGOOD PG cpu内核供电电路正常工作信号输出。VTTGOOD cpu外核供电正常信号输出。UGATE 高端场管的控制信号。
2、X：代表服务器主板，属于最高级，不常见。如X79。Z：代表高端芯片组，规格最高，一般用料最好，可以超频带K的处理器。H：代表中、低端芯片组，规格一般较低，用料一般，不支持超频。
3、电脑主板简介：电脑机箱主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)；它分为商用主板和工业主板两种。它安装在机箱内，是微机最基本的也是最重要的部件之一。
电路板符号解释
1、电路板中有很多符号，它们都代表：电阻在电路中用“R”加数字表示。电容在电路中一般用“C”加数字表示。晶体二极管在电路中常用“D”加数字表示。
2、其他电路符号：电路：由金属导线和电气、电子部件组成的导电回路，称为电路。在电路输入端加上电源使输入端产生电势差，电路连通时即可工作。
3、电路板中的字母代表各电子元件的缩写。截止到2019年2月22日为止电子元件中还没有缩写为E的电子元器件。T代表变压器。U代表集成电路。D代表晶体二极管，如： D5表示编号为5的二极管。J代表跳线或跳接点。
4、D表示二极管，C表示电容，R表示电阻，Q这个不太规范，一般表示三极管，有时也表示场效应管，J通常表示继电器，IC是集成电路。
5、U代表集成电路 、F代表（保险）电阻、R代表电阻、 C 电容、 L电感、Y晶振 、PCB 线路板。u1，F3，R10字母后面的数字表示的序号。
6、各种电路板上的原件种类繁杂，表示符号有一定的随意性，不过还是有一些元器件有比较公认的约定俗成的符号，这些符号具有相当的稳定性。
到此，以上就是小编对于主板电路图怎么看懂的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
