台式电脑机箱面板的接线和主板怎么连接?有图片和介绍吗?
1、在以上接头中，黑色或白色线表示接地或接负极。
2、SPERKER是蜂鸣器，对应主板上的接口插入。其余则根据第一步的接口识别对应接口插入。USB0接口防呆设计照着插入就可以。USB0上排是5针下排是4针，需要密切关注，否则无法开机或烧坏电脑硬件。总结如下。
3、这块主板前面板所连接的跳线位置如下图所示。跳线分正负极，一般都有标注，如果没有标注，则红色为+，白色为-。硬盘灯接法如下图。“POWER SW”接法如下图所示。电源指示灯按照正负极插入，如下图。
面板和主板有几对连接线,分别是什么?简单些就好
1、电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“pwr sw”或是“RWR”字样的插针上就可以了。
2、一条5V电源线，一条接地线，其它三条线分别是CLK、DATA、STB。
3、主板电源线，也就是最长的那个线排，CPU电源线。
4、电脑主板安装后，必须要接的线包括，处理器辅助供电li线，主板24pin供电线，散热器风扇供电线，机箱前面板接线，硬盘数据和信号线。使用独立显卡的话，还需要连接独立显卡外接供电线。
5、主板一般有四组开关指示线，POWERSW电源开关。POWERLED电源指示灯。RESETSW重启开关。H.D.DLED键盘状态指示灯。连接时注意正+负-极，通常会以彩色线如红.绿.黄等代表正极，白.黑代表负极，注意区分。
6、机箱面板的连接线插针一般都在主板左下端 靠近边缘的位置，一般是双行插针，一共有10组左右，主要有电源开关、复位开关、电源指示 灯、硬盘指示灯、扬声器等插针。
电脑面板和主板连接线怎么插
电脑机箱面板的接线和主板连接的方法：把所有排线理在一起，根据上面的标注，先来明确每根线的定义：a、电源开关：POWER SW，可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等，功能定义：机箱前面的复位按钮。

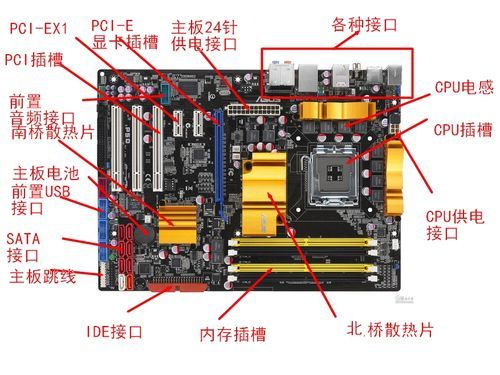

首先需要找到连接接口，二这个接口在主板底部中间的位置：F_panel 这个接口就是连接机箱面板的线的。首先找到机箱上的连接线。然后找到主板上的F_PANEL。即为上图中14标识的位置，连接到对应的针脚上即可。
首先主板供电目前主板多数是24PIN接口，电源中也有24PIN接口，对应插入即可。主板供电连接完成之后，接下来将安装好的CPU供电4PIN接口连接到对应插槽位置即可。
电脑电源开关线接法图解如下：机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口（HD_AUDIO）以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。
主板前置面板线包括
USB 数据线：用于连接USB设备，如鼠标、键盘、打印机等。这种线通常是蓝色或黑色色线。 前置面板线束：用于连接主板和电脑机箱上的前置接口，如电源按钮、重启按钮、LED指示灯等。这种线束通常包含多个彩色线。
指示灯和开关机按钮一般来说有这么4组线：重启线\电源开关线\电源指示灯\硬盘指示灯。因为每个机箱生厂商使用的命名方式各有不同产生方法也各有不同，所以在标示上也是比较复杂的。所以有一些小差别，不过大体上是一样的。
风扇线：连接风扇和主板，用于调整风扇转速，降低整机温度。 前置面板线：连接电源按钮、重置按钮、USB 前置口、音频输出等接口的线。每一种线都有其特定的作用，它们的合理连接是保证电脑内部正常运行的关键。
到此，以上就是小编对于面板和主板的区别的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
