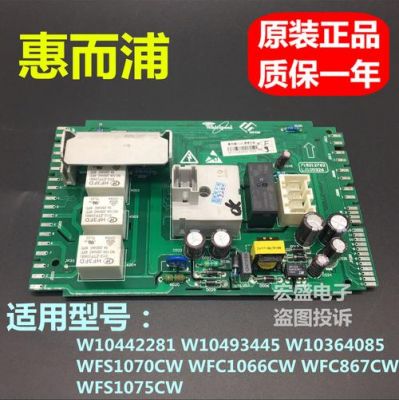

滚筒洗衣机主板电路图（滚筒洗衣机主板电路图讲解）-兴科数码

本篇目录：

1、洗衣机离心脱水原理：离心脱水是把洗涤物品放入脱水桶，然后使之高速旋转，利用离心力把洗涤物中的水分甩出。与用手拧相比，它的优点是脱水度高，不损伤布料，甩干均匀。

2、水位开关实际上是一个压力开关。如图2，气室1的入口与洗衣桶中的贮气室相联接。

3、首先将洗衣机外壳拆开。电机的外壳上有标签，标签上都有接线图。其次看到电机有三根线，为三色标准电线，分别是红色、黄色、蓝色。蓝色线是公共线，在红线、黄线间接运转电容，红线接220V火线火线，蓝线接220V零线。

4、双筒洗衣机一般是洗衣机和脱水机，洗衣机的接线先找出蓝色的公共端，公共端在和插座的公共端接好。然后把洗衣机内部的两根线和上面定时器的孔里放下来的线接好。

5、一般在箱体的左后内侧，用电容夹固定；也有的在箱体下接板(背面下边)中间，装在电容盒里，那个电容一般还带个线圈，有的是内置线圈，那个是电感(一般为红色)，不要拆开。

洗衣机开关线有三个接头，分别是PP2和P3。P1接头是连接主电源线的，P2和P3是连接到洗衣机电源开关的。在接线图中，P1接头和主电源线的L插孔连接，P2接头连接到电源开关上的C端口，P3接头连接到电源开关上的NO端口。

海尔全制动的滚筒洗衣机的门锁开关一般是3线的延时开关。自己不懂的还是找专业的师傅帮你安装吧。这个有防止家人跟孩子在不明情况下开启筒门，避免发生意外的功能。

滚筒洗衣机门开关三根线不能短接，短接之后门开关就不起作用了，很容易涧水出来的。短接就是用一根导线将1，2连接。电表正面从左数1，2分别是火线进和火线出。电表1，2线短接后用电时电表不走，也就是偷电。

线上标有N‘C’L‘，对应插到123，把2和3 接起来就是了。不过最好换一个。因为它有记忆功能不好办，下次只会甩干。

这个电机三根线一般是黑线接零线，另外两根线是接火线的，但是你要注意哦，一般自己在家接线的时候要注意安全，实在不行就让他们售后过来帮你接吧。

海尔至爱洗衣机内线接线步骤：步骤1：首先我们要把洗衣机的外壳拆开。步骤2：然后在红线和黄线之间接运转电容，红线接火线，蓝线接零线。步骤3：而且在电机的外壳上一般都有一个标签，标签上都印有接线图。

1、洗衣机电机属于单相电机，单相电机中有一组启动线圈和运行线圈，也就是主线圈。启动线圈与启动电容器相配合完成电机的启动和转向转换工作。

2、根接主电机火线，1根接电磁阀，1根接副电机火线，1根接零线，1根接地线。

3、如上图得知，串激式电机有两组线圈，一组是励磁线圈，另一组是电枢线圈，这两组线圈是串联在一起工作的。所以参照你的这个洗衣机电机，弄清楚励磁线圈和电枢转子（碳刷画红圈的）的引线，按照电路图连接就可以了。

4、首先将洗衣机外壳拆开。电机的外壳上有标签，标签上都有接线图。看到电机有三根线，为三色标准电线，分别是红色、黄色、蓝色。蓝色线是公共线，在红线、黄线间接运转电容，红线接220V火线火线，蓝线接220V零线。

到此，以上就是小编对于滚筒洗衣机主板电路图讲解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
