本篇目录：

1、黄线：+12V：120v 蓝线：-12V：-189V PS-ON：绿线191V 也就是说，联想扬天M4900c-00在关机状态下+12V、-12V都是有电压输出的，电源风扇不转。PS-ON电压应该是12V电压。

2、电源供入是指用电源线从主机电源直连接到主板，为主板上的设备供电。这里主要用到两种。一种是带24PIN接口用于向主板供电的电源线，接口及连接的最终效果如下。

3、针电源接口提供了更好的供电稳定性，可以更好地保护主板，从而提高系统的稳定性和可靠性。电脑主板更新很快，845为标志以前的主板使用的都是20针计算机电源。915以后的主板基本上全部使用的是24针电源。

4、电源开关连接线连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。

5、拔下所有插卡、内存及电源插头，拆除固定主板的螺丝，取下主板，用羊毛刷轻轻除去各部分，的积尘。一定注意不要用力过大或动作过猛，以免碰掉主板表面的贴片元件或造成元件的松动以致虚焊。

6、首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行。

1、一般重启，开关机等接口的插座，那个插那个在主板上会有相应的提示的。在电源灯的线上会标有正极+号负极-号。

2、红线：代表＋5v电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。黑线：系统电路的地线。黄线：代表＋12v电源线（硬盘、光驱、风扇等硬件上的工作电压，和－12v同时向串口提供EIA电源）。

3、JLPC1 接口是主板制造商预留，在需要作检测时所使用的。

4、分别是；蓝色的是音频输入接口，绿色是音频输出接口，粉色是麦克风输入接口。HighDefinitionAudio集成声卡后面的这三个接口在新版的驱动支持下，可以作为模拟信号1声道输出。耳机应插在绿色孔。

5、AT电源接口：早期的电脑主板使用的是AT电源接口，它是一种20针的方形插头。在连接的过程中，需要插入主板上标有“P8”和“P9”的两个插槽上，P8插槽对应的是12V电源，P9插槽则对应着5V电源。

6、主机电源上的这4个圆孔接口称为CPU电源接口。目前主流PC主板将至少配备两个电源接口，一个是24针主电源接口，另一个是CPU电源接口。与前者相对固定的配置相比，后者的配置更加多变、多终端。

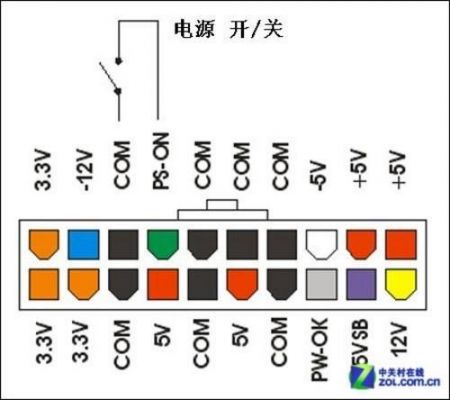

电脑主板电源插座分别代表的意思是：+3VDC：+3V直流电压。-12VDC：-12V直流电压。COM：电源地线。+5VDC：+5V直流电压。+12VDC：+12V直流电压。+5VSB：提供 +5V Stand by电源，供电源启动电路用 NC：本身空脚。

电脑电源上面的ppppppppp9是电源线接口的编号，是按照顺序排列的一般来说p1是主板供电插口，p2是CPU供电插口，p3往后就是显卡、光驱。硬盘等供电插口。这个电源一共有9个供电接口。

蓝线：代表－12v电源线（向串口提供EIA电源）。白线：代表－5v电源线（软驱锁相式数据分离电路）。

以夹子头为第一排+3vX2 /-12v/Ground/PowerOn/Ground/Ground/Ground/-5v/+5v/+5v 第二排+3v/+3v/Ground/+5v/Ground /Power Good/+5v Standby/+12v 颜色参照电源铭牌。

到此，以上就是小编对于主板电源接口定义图解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
